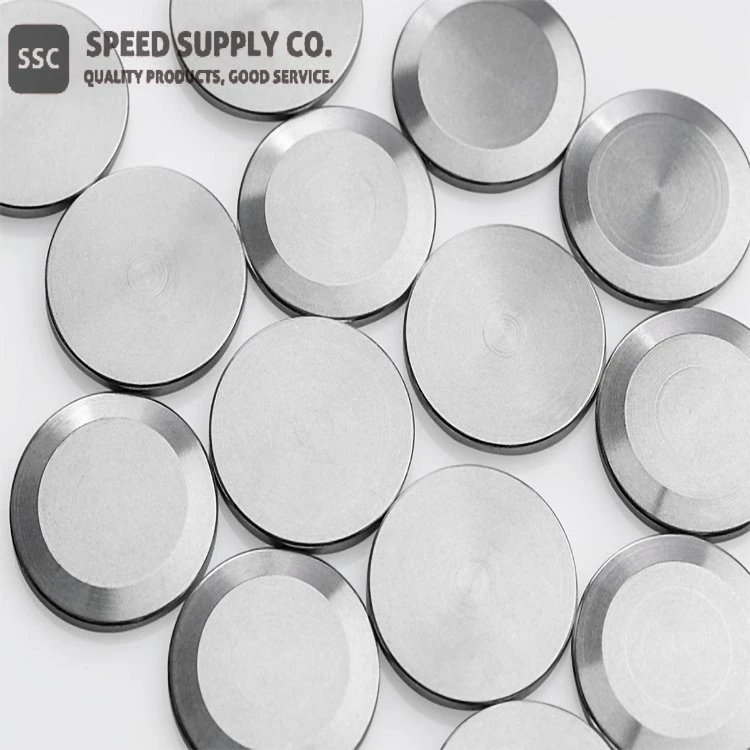

Wolfram vakuum kontakt

Lineær formel: WCAg, WCu, WCCu

Funktion

Lineær formel:	WCAg, WCu, WCCu
Materiale:	WCAg40 (wolframcarbid 60 vægtprocent, sølv 40 vægtprocent) VFG10 (wolfram 90 vægtprocent, kobber 10 vægtprocent) VFG20 (wolfram 80 vægtprocent, kobber 20 vægtprocent) WCCu30 (wolframcarbid 70 vægtprocent, kobber 30 vægtprocent)
Norm:	ASTM B 663-94
Form:	Forskellige
Størrelse:	Tilpasse

Wolframvakuum Kontakt Beskrivelse

Elektriske kontakter bygger elektriske forbindelser mellem komponenter i overspændingsbeskyttelse, relæer og kontakter. Kravene til kontaktkontakterne er forskellige afhængigt af koblingseffekten, koblingsspændingen, koblingsfrekvensen, kontinuerlig strøm og start- og brudstrømmen. Derfor varierer kravene til kontakterne og metoderne til at sikre deres sikre funktion. For at forhindre oxidation kan kontakterne gøres korrosionsbestandige ved belægninger med ædle metaller eller ved at betjene kontakterne i vakuum, inert gas eller olie. Andre problemer omfatter kontakt erosion, erosion ved gnist flashover, eller bue og svejsning ved høj effekt. Disse problemer kan løses ved at bruge ildfaste metaller som wolfram.

Samtidig skal der sikres en lav kontaktmodstand. Dette kan dog tilvejebringes af lavsmeltende, men stærkt ledende metaller som kobber og sølv. Afhængigt af kravet kombineres egenskaberne af de højt smeltende metaller med egenskaberne af stærkt ledende metaller. Derfor fremstilles legeringer, hvor begge komponenter er til stede i et passende forhold til hinanden. Dette skaber kontakter med meget god svejsemodstand og god kontaktmodstand.

Specifikation for vakuumkontakt (WCAg)

Materiale	Massetæthed (g/cm3) ≥	Hårdhed HB ≥	Resistivitet (MS/m) ≥	≤ for luftindhold (ppm)		Ingrediens (wt.%)
				Ilt	Kvælstof
WCAg40	12.75	200	21	100	60	Ag: 40±2 WC: Bal.

Vi leverer også vores WCu switching-kontakter i VFG-kvalitet (Vacuum Fine Grained). Det betyder, at de er ultrarene og har en fremragende elektrisk ledningsevne. Afhængigt af kravene har vi forskellige VFG-materialer i vores sortiment med to forskellige kobberindhold:

VFG10 (wolfram 90 vægtprocent, kobber 10 vægtprocent)

VFG20 (wolfram 80 vægtprocent, kobber 20 vægtprocent)

Vores skiftekontakt lavet af WCCu30 er et omkostningseffektivt alternativ til WCAg og er også fremstillet af lavgasråmaterialer til brug i vakuum.

WCCu30 (wolframcarbid 70 vægtprocent, kobber 30 vægtprocent)

Vakuum kontakt materiale egenskaber

	WCAg40	VFG10	VFG20	WcCu30
WC (vægtprocent)	60	0	0	0
Ag (vægtprocent)	40	0	0	0
W (vægtprocent)	0	90	80	0
Cu (vægtprocent)	0	10	20	30
Massesitet (g/cm3)	12.6	16.5	15.2	12.2
Elektrisk ledningsevne (m/ohmmm2)	20	22	25	15
Hårdhed HV30	170	220	210	230
