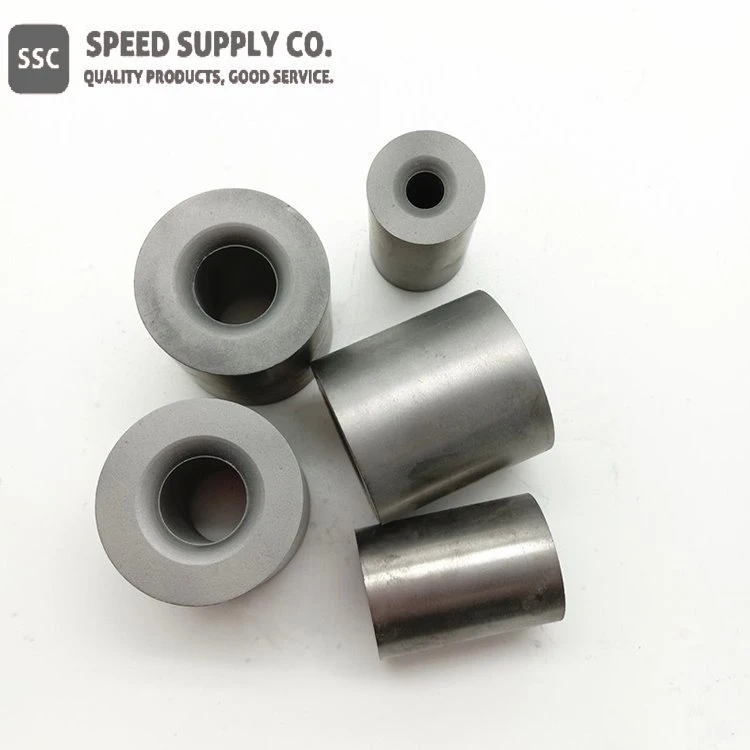

Tungsten Carbide Cold Heading Die

CAS-nr.: 12774-15-1

Funktion

CAS-nr.:	12774-15-1
Lineær formel:	WCCo
Materiale:	Wolframcarbid/koboltlegering (Co 5-10 procent)
Type:	Generel overskrift dør Samlet Die Tungsten Carbide to-punch
Størrelse:	Tilpas

Tungsten Carbide Cold Heading Die Beskrivelse

Kold overskrift er en koldformningsproces, der i det væsentlige involverer at påføre kraft med et stempel til enden af et metalemne indeholdt i en matrice. Kraften skal overstige metallets elastiske grænse (flydespænding) for at forårsage plastisk flow. Det kan betragtes som en smedeoperation uden varme. Overskrift omfatter opstilling og ekstrudering og udføres ofte i forbindelse med andre koldformningsoperationer såsom limning, gennemboring, trimning, trådrulning, emnerulning og spidsning. Kold overskrift er almindeligvis brugt til at skabe brugerdefinerede skruer, bolte og andre brugerdefinerede fastgørelseselementer ud af rund metal.

WC-Co (carbid) er det generiske navn for bestemt metal, der er kombineret med et wolframcarbid (WC) og en kobolt (Co), som er et bindemiddel og sintrer ved høj temperatur og produceres.

Generelt anses det for at have hårdheden ved siden af diamanten. Men dens egenskab varierer med forskellige forhold mellem WC og Co. Den kan ændres yderligere ved at tilføje Ni eller Cr, og derved dannes flere typer WC-Co (carbid). WC-Co (carbid) uden Co udvikles også.

WC-Co (carbid) bruges hovedsageligt som materialer i et felt, der kræver slidstyrken og slagfasthedens egenskaber, såsom et skæreværktøj eller matrice. Vi ville vælge enhver type WC-Co (carbid) afhængigt af kundens specifikationer.

WC-Co-legeringskvaliteter

ISO-klasse	Toilet	Co procent	Hårdhed Ra	Ansøgning
K01	Balance	3	92	Præcisionsboring mv.
K05/K10/20	Balance	6	89.5-91.5	Generel bearbejdning mv.
K30	Balance	8	88-89.5	Støbejern, bearbejdning mv.
K35	Balance	10	87-89	Boring, bearbejdning mv.
--	Balance	15	87	Slidpåføring mv.
--	Balance	20	85.5	Stempling af små dele mv.

Vi leverer også WC-TiC-Co med tilsvarende ISO-klasser P10, P20, P30; og WC-TiC-TaC-Co-carbid med tilsvarende ISO-kvaliteter P25, P40, M10, M20, M30.

Tungsten Carbide Cold Heading Die Specifikation

Enhed: mm

Type	Ydre diameter (OD)		Indvendig diameter (ID)		Højde
Type	Nominel størrelse	Tolerance	Nominel størrelse	Tolerance	Nominel størrelse	Tolerance
12	12.6	±0.3	1.5	-0.6	Mindre end eller lig med 40	plus 1,3 plus 0.5
12	12.6	±0.3	2.0	-0.6	Mindre end eller lig med 40	plus 1,3 plus 0.5
13	13.6	±0.3	2.5	-0.6	Mindre end eller lig med 40	plus 1,3 plus 0.5
16	16.6	±0.4	2.5	-0.8	Mindre end eller lig med 40	plus 1,3 plus 0.5
18	18.6	±0.4	2.0	-0.8	Mindre end eller lig med 40	plus 1,3 plus 0.5
20	20.6	±0.4	2.0	-0.8	Mindre end eller lig med 50	plus 1,4 plus 0.5
22	22.8	±0.4	4.6	-1.0	20-60	plus 1,4 plus 0.5
22	22.8	±0.4	6.4	-1.0	20-60	plus 1,4 plus 0.5
25	24.8	±0.4	6.4	-1.0	20-60	plus 1,4 plus 0.5
25	24.8	±0.4	8.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	2.5	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.6	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	4.2	-1.0	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	3.0	-0.8	20-60	plus 1,5 plus 0.5
26	26.4	±0.4	6.0	-1.0	20-60	plus 1,5 plus 0.5
30	29.8	±0.4	6.4	-1.1	20-60	plus 1,5 plus 0.5

OD Større end eller lig med 30 mm

Type	Ydre diameter (OD)		Indvendig diameter (ID)		Højde
Type	Normal størrelse	Tolerance	Normal størrelse	Tolerance	Normal størrelse	Tolerance
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	plus 1,5/ plus 0,5, plus 1,7/ plus 0,5

Karakterer og anbefalede ansøgninger

Karakterer, egenskaber og anvendelser anbefales
karakter	Fysiske og mekaniske egenskaber			Ansøgninger anbefales
karakter	Massefylde g/cm3	Hårdhed HRA	TRS N/mm2	Ansøgninger anbefales
CM20	14.75	89.3	300	Standardprodukter, der er stansede og slidbestandige-dele
CM20B	14.75	90.1	2700	Slidbestandige-dele
CM25	14.55	89	2800	Standardprodukter stansning
CM30A	14.25	88.5	2800	Gear stansning
CM32B	14.15	90.9	3200	Udstansning af rustfrit folie
CM35B	13.92	89.5	3200	Udstansning af rustfrit folie
CM40	13.95	84.5	2600	Høj slagfastgørelsesstansning eller rødstansning
CM40B	13.65	86.2	2600	Rustfri stang-forkorte stansning eller rød stansning
CM45	14.1	85.5	2680	Moderat stødfastgørelse, stang-forkort stansning eller rød stansning
CM45A	13.85	87	2900	Standard slagfastgørelsesstansning
CM45B	14.01	88	2850	Standard slagprodukter stansning
CM50	13.8	84	2450	Almindeligt-kulstofstål, lav-legeret stål standard slagfastgørelsesstansning eller møtrik
CM50A	13.42	84.5	2500	Kulstofstål, legeret stål, stansning af rustfrit stål (stang-forkortet, lige stang i standardstørrelse)
CM50B	13.45	85.1	2650	Kulstofstål, legeret stål, stansning af rustfrit stål (lille størrelse stang-forkortes)
CM50C	13.37	84.3	2550	Kulstofstål, legeret stål, stansning af rustfrit stål (stor lige stang, stang-forkortes)
CM50E	13.75	85.5	2800	Kulstofstål, legeret stål, stansning af rustfrit stål (stang-afkorte, standardstørrelsesstang-afkorte osv.)
CM55A	13	84.4	2700	Cold heading matricer stanser med slagfasthed og slidstærke-
CM60	13.6	83.5	2500	Almindeligt-kulstofstål, lavt-legeret stål standard slagfastgørelsesstansning eller møtrikstansning, forsænket stansning
CM60A	13.2	84.1	2600	Almindeligt-kulstofstål, legeret stål, stansning af rustfrit stål (produkt med høj slagstyrke som stor lige stang, forsænket stang osv.
CM60B	13.56	86	2700	Standard slagfastgørelsesstansning
CM65	13.6	82.8	2580	Fastgørelsesstansning med høj slagkraft
CM65A	13.15	83.6	2650	Fastgørelsesstansning med høj slagkraft
CM65B	13.2	85	2800	Udstansning af rustfrit stål
CM65C	13.18	83.5	2680	Høj slagfastgørelsesstansning eller rødstansning
CM70	13.4	82.5	2500	Slagfast stansning eller møtrik
CM70C	13.1	82	2600	Slagfast stansning eller møtrik
CM80	13.1	81	2450	Enorm slagfastgørelsesstansning

Kemiske identifikatorer

Lineær formel	WCCo
MDL nummer	MFCD00064847
EF-nr.	N/A
Beilstein/Reaxys No.	N/A
Pubchem CID	N/A
IUPAC navn	N/A
SMIL	[W plus 4].[C-4].[Co]
InchI identifikator	InChI=1S/C.Co.W/q-4;; plus 4
InchI nøgle	UONOETXJSWQNOL-UHFFFAOYSA-N

Egenskaber for wolframcarbid/koboltform (teoretisk)

Sammensat formel	CCoW
Molekylær vægt	254.78
Udseende	Grå Stang
Smeltepunkt	N/A
Kogepunkt	N/A
Massefylde	N/A
Opløselighed i H2O	N/A
Præcis masse	254,783997 Da
Monoisotopisk masse	254.884003 Da
Oplade	N/A

Tungsten Carbide/Cobalt DIe Sundheds- og sikkerhedsoplysninger

Signalord	Advarsel
Faresætninger	H334-H317-H228
Farekoder	F, Xn
Risikokoder	11-42/43
Sikkerhedserklæringer	22-23-24-37-45-60
RTECS nummer	N/A
Transportoplysninger	UN3178 4.1/PG III
WGK Tyskland	3
GHS piktogrammer	GHS02 Flamme GHS08 Sundhedsfare GHS07 udråbstegn
